2022-11-26

マイコンArduinoを使って電光掲示板を作る。

続き

新しい機能を追加しました。

半角英数字に対応しました。

表示カラーを3色選べます。

#include <EEPROM.h>
byte address[] = {5, 4, 3, 2}; // アドレスは扱いやすい様に配列で持つ
short data_hex[16 * 31] = {0x0000, 0x3ffc, 0x0180, 0x7ffe, 0x4182, 0x5ffa, 0x1ff8, 0x3ffc,
0x2184, 0x2184, 0x3ffc, 0x2184, 0x3ffe, 0x0183, 0x01fe, 0x0000,
0x0000, 0x2184, 0x318c, 0x1988, 0x0998, 0x0180, 0x7ffe, 0x0640,
0x0640, 0x0640, 0x0440, 0x0c42, 0x1842, 0x3042, 0xe07e, 0x0000,
0x1000, 0x13fe, 0x1306, 0x7ffe, 0x7f06, 0x1306, 0x13fe, 0x1580,
0x3bfe, 0x7612, 0x17f2, 0x1312, 0x131a, 0x11f6, 0x701c, 0x0000,
0x0000, 0x3ffc, 0x0000, 0x0000, 0x0000, 0x7ffe, 0x7ffe, 0x0180,
0x1998, 0x1188, 0x318c, 0x2184, 0x6186, 0xc182, 0x0f80, 0x0000,
0x0000, 0x11fe, 0x1100, 0x1100, 0x7d00, 0x11fe, 0x3906, 0x3966,
0x3524, 0x552c, 0xd138, 0x9118, 0x1338, 0x126e, 0x16c3, 0x0000};
int pos = 0;
short inData = 0;
short value = 0;
boolean toggle = false;
boolean eep = false;
boolean completion = false;
boolean stopflag = false;
boolean pin13 = false;
boolean pin14 = false;
int count = 0;
int scroll = 0;
int scroll_speed = 0;
int margin = 64;
int color = 0;

void setup() {
for (int i = 2; i < 13; i++) {
pinMode(i, OUTPUT); // 各ピンの設定　全てアウトプット
}
pinMode(13,INPUT_PULLUP);
pinMode(14,INPUT_PULLUP);

digitalWrite(11,LOW); // SE L 自動でRAM切り替わり
digitalWrite(12,LOW); // A/BB 書き込み用RAM選択
digitalWrite(6,LOW); // GREEN 緑データ
digitalWrite(7,LOW); // CLK クロック
digitalWrite(8,LOW); // WE 書き込み信号 Hで書き込み
digitalWrite(9,LOW); // RED 赤データ
digitalWrite(10,LOW);// ALE アドレスラッチ Hで有効
Serial.begin(19200);
pos = EEPROM.read(0x3ff) * 256;
pos += EEPROM.read(0x3fe);
if (digitalRead(13) == 0)
eep = true;
else
change();
}

void loop() {
if (Serial.available() > 0 && stopflag) {
inData = Serial.read();
if (!toggle) {
value = inData * 256;
}
else {
value |= inData;
data_hex[pos++] = value;
}
toggle = !toggle;
}

if (eep) {
if (!stopflag) {
eep_disp();
count++;
if (count > scroll_speed) {
count = 0;
scroll++;
if (scroll > pos + margin)
scroll = 0;
}
if (digitalRead(14) == 0) {
pos = 0;
scroll = 0;
toggle = false;
stopflag = true;
pin14 = true;
}
if (digitalRead(13) == 0 && !pin13 && !pin14) {
eep = false;
pin13 = true;
}
if (digitalRead(13) == 1)
pin13 = false;
}
else if (digitalRead(13) == 0 && pos > 0) {
for (int i = 0;i < pos;i++) {
EEPROM.put(i * 2, data_hex[i]);
}
stopflag = false;
if (pos > 0)
EEPROM.put(0x3fe, pos);
}
}
else {
disp();
count++;
if (count > scroll_speed) {
count = 0;
scroll++;
if (scroll > 16 * 5 + margin)
scroll = 0;
}
if (digitalRead(13) == 0 && !pin13) {
eep = true;
pin13 = true;
}
if (digitalRead(13) == 1)
pin13 = false;
if (digitalRead(14) == 0 && !pin14) {
color++;
if (color > 2)
color = 0;
pin14 = true;
}
if (digitalRead(14) == 1)
pin14 = false;
}
}

void eep_disp(){
for (int i = 0; i < 16; i++) { // アドレス0~15
for (int j = 0; j < sizeof(address); j++)
if ((i & 0x1 << j) != 0) // address[0]~address[3]にビットをセット
digitalWrite(address[j], HIGH);
else
digitalWrite(address[j], LOW);

for (int k = 0;k < margin;k++) {
if (k + scroll < margin || k + scroll > pos + margin - 1) {
digitalWrite(6,LOW); // GREEN 緑データ // データのセット
digitalWrite(9,LOW); // RED 赤データ // データのセット
}
else if ((EEPROM.read((k + scroll - margin) * 2) + EEPROM.read((k + scroll - margin) * 2 + 1) * 256 & 0x1 << i) != 0) {
if (color == 0)
digitalWrite(6,HIGH); // GREEN 緑データ
else if (color == 1)
digitalWrite(9,HIGH); // RED 赤データ
else {
digitalWrite(6,HIGH); // GREEN 緑データ
digitalWrite(9,HIGH); // RED 赤データ
}
}
else {
digitalWrite(6,LOW); // GREEN 緑データ
digitalWrite(9,LOW); // RED 赤データ
}

shift_clock(); // クロック
}
write_ale_we(); // 書き込み操作　関数にまとめて有る
}
}

void disp() {
for (int i = 0; i < 16; i++) { // アドレス0~15
for (int j = 0; j < sizeof(address); j++)
if ((i & 0x1 << j) != 0) // address[0]~address[3]にビットをセット
digitalWrite(address[j], HIGH);
else
digitalWrite(address[j], LOW);

for (int k = 0;k < margin;k++) {
if (k + scroll < margin || k + scroll > 16 * 5 + margin) {
digitalWrite(6,LOW); // GREEN 緑データ // データのセット
digitalWrite(9,LOW); // RED 赤データ // データのセット
}
else if ((data_hex[k + scroll - margin] & 0x8000 >> i) != 0) {
if (color == 0)
digitalWrite(6,HIGH); // GREEN 緑データ // データのセット
else if (color == 1)
digitalWrite(9,HIGH); // RED 赤データ // データのセット
else {
digitalWrite(6,HIGH); // GREEN 緑データ // データのセット
digitalWrite(9,HIGH); // RED 赤データ // データのセット
}
}
else {
digitalWrite(6,LOW); // GREEN 緑データ // データのセット
digitalWrite(9,LOW); // RED 赤データ // データのセット
}

shift_clock(); // クロック
}

write_ale_we(); // 書き込み操作　関数にまとめて有る
}
}

void shift_clock() {
digitalWrite(7,HIGH); // クロック
digitalWrite(7,LOW); // クロック
}

void write_ale_we() {
digitalWrite(10,HIGH);// ALE アドレスラッチ Hで有効
digitalWrite(8,HIGH); // WE 書き込み信号 Hで書き込み
digitalWrite(8,LOW); // WE 書き込み信号 Hで書き込み
digitalWrite(10,LOW); // ALE アドレスラッチ Hで有効
}

void change() {
short local_hex[16 * 5];

// データをクリア
for (int n = 0;n < 16 * 5;n++) {
local_hex[n] = 0;
}

for (int i = 0;i < 5;i++) {
for (int j = 0;j < 16;j++) {
for (int k = 0;k < 16;k++) {
if ((data_hex[j + i * 16] & 0x8000 >> k) != 0)
local_hex[k + i * 16] |= 0x8000 >> j;
}
}
}

for (int n = 0;n < 16 * 5;n++) {
data_hex[n] = local_hex[n];
}
}

太字のところが変更箇所

文字単位でEEPROMも制御していましたが半角英数字用に列単位での制御に変更
digitalRead(14)がEEPROMの書き込み時以外空いているのでカラー変更に利用できるように変更

切替の様子、半角英数字の表示

www.youtube.com

今回の12回目の投稿で終了となります。

いかがだったでしょうか?

この記事を見て作って見ようかなと思っていただければ幸いです。

では、また。

ELEGOO Arduino用のMega2560スタータキット最終版初心者向け、チュートリアル付、MEGA 2560ボード, LCD1602

ELEGOO

Amazon

2022-11-23

マイコンArduinoを使って電光掲示板を作る。

マイコン Arduinoを使って電光掲示板を作る。

続き

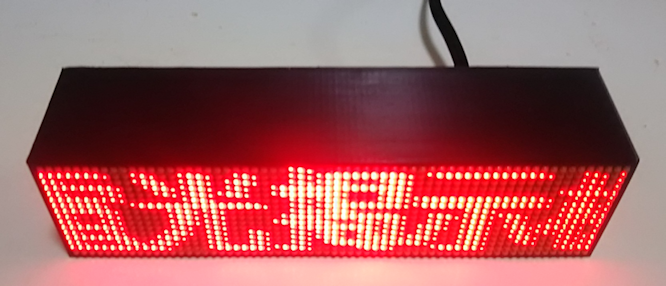

卓上電光掲示板が完成いたしました。

5vDCアダプターに繋げて表示

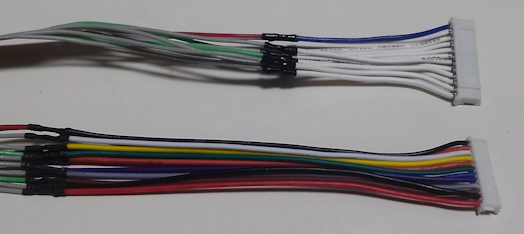

ケーブル類を何とか収めました。

裏面にDCジャックとタクトスイッチを押す為の穴2つ

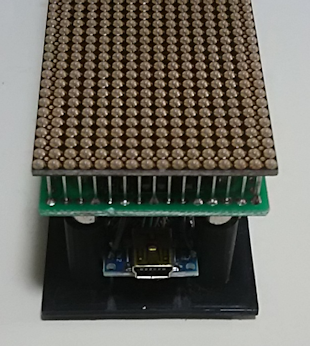

側面側にマイコンのUSBコネクタを配置

外からUSBコネクタを接続して書き換え可能

USBで接続と言う事はプログラムのアップデートも容易にできる。

と言う事で次回、新機能を追加して行きます。

では、また。

Arduino Uno Rev3 アルドゥイーノウノ ATmega328P【正規代理店品】プログラミングロボット電子工作アルデュイーノ正規品アルディーノ電子パーツ電子工作キット

価格: 4104 円
楽天で詳細を見る

2022-11-20

マイコンArduinoを使って電光掲示板を作る。

マイコン Arduinoを使って電光掲示板を作る。

続き

今回は卓上電光掲示板風のケースを作って行きます。

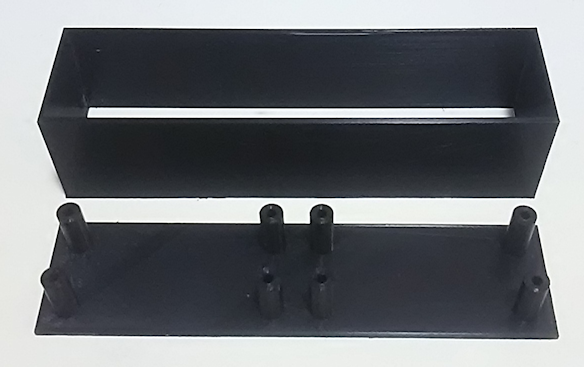

3dプリンターで作ったケース

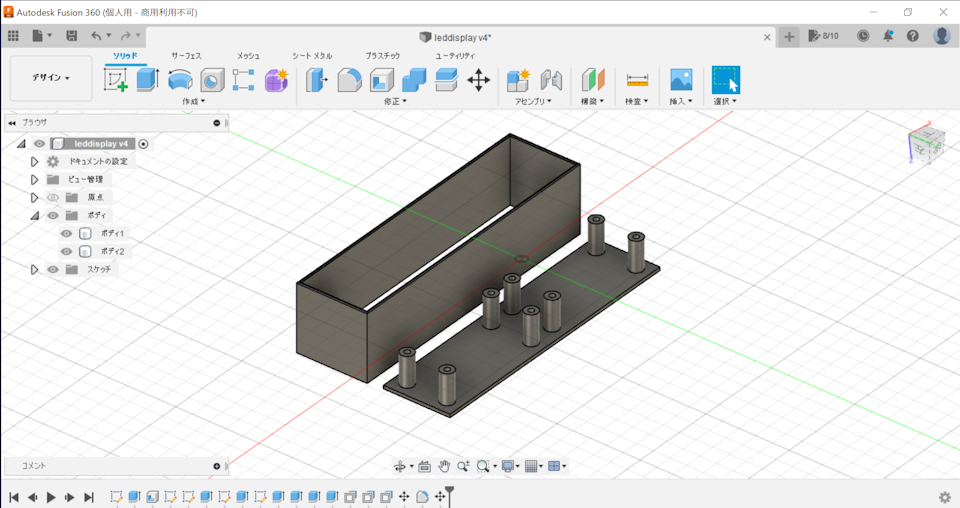

Fusion360データを作成

シンプルに角型にしています。

モジュールを組み込んで見ました。

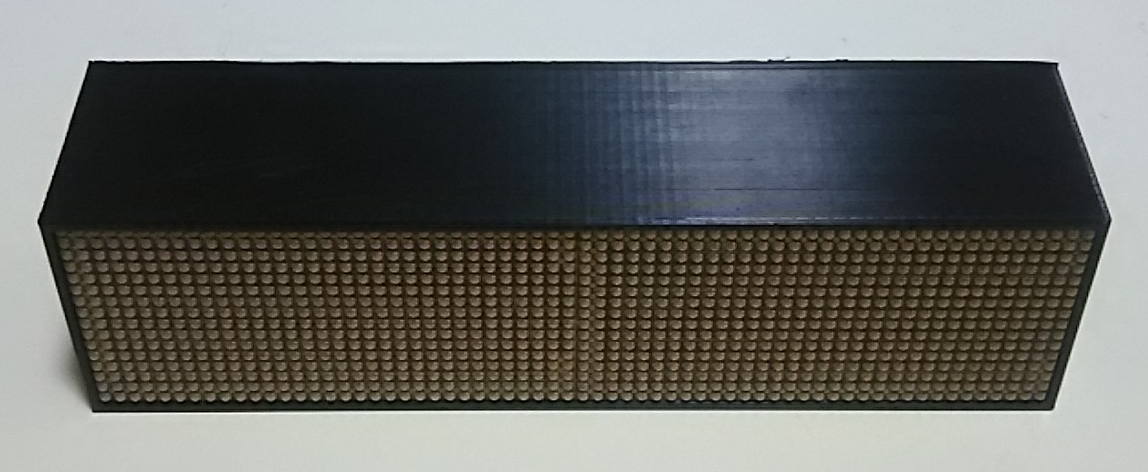

表側

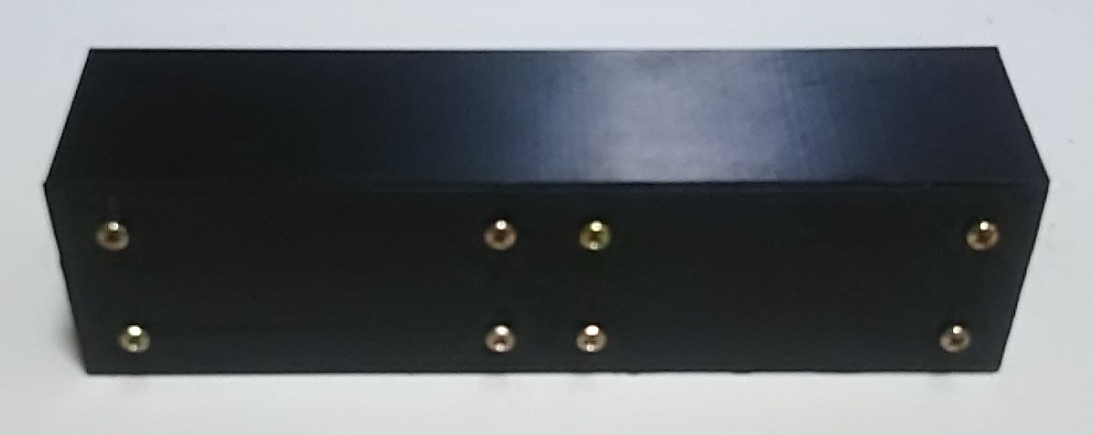

裏側

ただ、このままでは使えません。

書き換えるときに接続するUSBコネクタ、電源のジャック、モード切替のスイッチなどを取り付けなければなりません。

次回、最終仕上げで完成に持っていきます。

では、また。

Arduino Mega 2560 ATmega2560 マイコンボード A000067

Arduino

Amazon

2022-11-17

マイコンArduinoを使って電光掲示板を作る。

マイコン Arduinoを使って電光掲示板を作る。

続き

今回は余白をプログラムで表示できる様に改造して行きます。

余白データを無くしたプログラム

void setup() {
for (int i = 2; i < 13; i++) {
pinMode(i, OUTPUT); // 各ピンの設定　全てアウトプット
}
pinMode(13,INPUT_PULLUP);
pinMode(14,INPUT_PULLUP);

digitalWrite(11,LOW); // SE L 自動でRAM切り替わり
digitalWrite(12,LOW); // A/BB 書き込み用RAM選択
digitalWrite(6,LOW); // GREEN 緑データ
digitalWrite(7,LOW); // CLK クロック
digitalWrite(8,LOW); // WE 書き込み信号 Hで書き込み
digitalWrite(9,LOW); // RED 赤データ
digitalWrite(10,LOW);// ALE アドレスラッチ Hで有効
Serial.begin(19200);
pos = EEPROM.read(0x3ff) * 16;
if (digitalRead(13) == 0)
eep = true;
else
change();
}

void loop() {
if (Serial.available() > 0 && stopflag) {
inData = Serial.read();
if (!toggle) {
value = inData * 256;
}
else {
value |= inData;
data_hex[pos++] = value;
}
toggle = !toggle;
}

if (eep) {
if (!stopflag) {
eep_disp();
count++;
if (count > scroll_speed) {
count = 0;
scroll++;
if (scroll > pos + margin)
scroll = 0;
}
if (digitalRead(14) == 0) {
pos = 0;
scroll = 0;
toggle = false;
stopflag = true;
pin14 = true;
}
if (digitalRead(13) == 0 && !pin13 && !pin14) {
eep = false;
pin13 = true;
}
if (digitalRead(13) == 1)
pin13 = false;
}
else if (digitalRead(13) == 0 && pos > 0) {
for (int i = 0;i < pos;i++) {
EEPROM.put(i * 2, data_hex[i]);
}
stopflag = false;
if (pos > 0)
EEPROM.write(0x3ff, pos / 16);
}
}
else {
disp();
count++;
if (count > scroll_speed) {
count = 0;
scroll++;
if (scroll > 16 * 5 + margin)
scroll = 0;
}
if (digitalRead(13) == 0 && !pin13) {
eep = true;
pin13 = true;
}
if (digitalRead(13) == 1)
pin13 = false;
}
}

void shift_clock() {
digitalWrite(7,HIGH); // クロック
digitalWrite(7,LOW); // クロック
}

void change() {
short local_hex[16 * 5];

// データをクリア
for (int n = 0;n < 16 * 5;n++) {
local_hex[n] = 0;
}

太字のところが余白無し用に改造した所

これでEEPROMモードで最大の31文字記憶出来る様になりました。

www.youtube.com

ソフト的には様になったので次回卓上電光掲示板風のケースを作って行きます。

では、また。

Arduino ベーシックキット

価格: 5847 円
楽天で詳細を見る

2022-11-14

マイコンArduinoを使って電光掲示板を作る。

マイコン Arduinoを使って電光掲示板を作る。

続き

今回はモジュールを連結して4文字表示の電光掲示板に改造していきます。

4文字用のプログラム

#include <EEPROM.h>
byte address[ ] = {5, 4, 3, 2}; // アドレスは扱いやすい様に配列で持つ
short data_hex[16 * 31] = {0x0000, 0x0000, 0x0000, 0x0000, 0x0000, 0x0000, 0x0000, 0x0000,
0x0000, 0x0000, 0x0000, 0x0000, 0x0000, 0x0000, 0x0000, 0x0000,
0x0000, 0x0000, 0x0000, 0x0000, 0x0000, 0x0000, 0x0000, 0x0000,
0x0000, 0x0000, 0x0000, 0x0000, 0x0000, 0x0000, 0x0000, 0x0000,
0x0000, 0x0000, 0x0000, 0x0000, 0x0000, 0x0000, 0x0000, 0x0000,
0x0000, 0x0000, 0x0000, 0x0000, 0x0000, 0x0000, 0x0000, 0x0000,
0x0000, 0x0000, 0x0000, 0x0000, 0x0000, 0x0000, 0x0000, 0x0000,
0x0000, 0x0000, 0x0000, 0x0000, 0x0000, 0x0000, 0x0000, 0x0000,
0x0000, 0x3ffc, 0x0180, 0x7ffe, 0x4182, 0x5ffa, 0x1ff8, 0x3ffc,
0x2184, 0x2184, 0x3ffc, 0x2184, 0x3ffe, 0x0183, 0x01fe, 0x0000,
0x0000, 0x2184, 0x318c, 0x1988, 0x0998, 0x0180, 0x7ffe, 0x0640,
0x0640, 0x0640, 0x0440, 0x0c42, 0x1842, 0x3042, 0xe07e, 0x0000,
0x1000, 0x13fe, 0x1306, 0x7ffe, 0x7f06, 0x1306, 0x13fe, 0x1580,
0x3bfe, 0x7612, 0x17f2, 0x1312, 0x131a, 0x11f6, 0x701c, 0x0000,
0x0000, 0x3ffc, 0x0000, 0x0000, 0x0000, 0x7ffe, 0x7ffe, 0x0180,
0x1998, 0x1188, 0x318c, 0x2184, 0x6186, 0xc182, 0x0f80, 0x0000,
0x0000, 0x11fe, 0x1100, 0x1100, 0x7d00, 0x11fe, 0x3906, 0x3966,
0x3524, 0x552c, 0xd138, 0x9118, 0x1338, 0x126e, 0x16c3, 0x0000,
0x0000, 0x0000, 0x0000, 0x0000, 0x0000, 0x0000, 0x0000, 0x0000,
0x0000, 0x0000, 0x0000, 0x0000, 0x0000, 0x0000, 0x0000, 0x0000,
0x0000, 0x0000, 0x0000, 0x0000, 0x0000, 0x0000, 0x0000, 0x0000,
0x0000, 0x0000, 0x0000, 0x0000, 0x0000, 0x0000, 0x0000, 0x0000,
0x0000, 0x0000, 0x0000, 0x0000, 0x0000, 0x0000, 0x0000, 0x0000,
0x0000, 0x0000, 0x0000, 0x0000, 0x0000, 0x0000, 0x0000, 0x0000,
0x0000, 0x0000, 0x0000, 0x0000, 0x0000, 0x0000, 0x0000, 0x0000,
0x0000, 0x0000, 0x0000, 0x0000, 0x0000, 0x0000, 0x0000, 0x0000};
int pos = 0;
short inData = 0;
short value = 0;
boolean toggle = false;
boolean eep = false;
boolean completion = false;
boolean stopflag = false;
boolean pin13 = false;
boolean pin14 = false;
int count = 0;
int scroll = 0;
int scroll_speed = 0;
int margin = 64;

void setup() {
for (int i = 2; i < 13; i++) {
pinMode(i, OUTPUT); // 各ピンの設定　全てアウトプット
}
pinMode(13,INPUT_PULLUP);
pinMode(14,INPUT_PULLUP);

digitalWrite(11,LOW); // SE L 自動でRAM切り替わり
digitalWrite(12,LOW); // A/BB 書き込み用RAM選択
digitalWrite(6,LOW); // GREEN 緑データ
digitalWrite(7,LOW); // CLK クロック
digitalWrite(8,LOW); // WE 書き込み信号 Hで書き込み
digitalWrite(9,LOW); // RED 赤データ
digitalWrite(10,LOW);// ALE アドレスラッチ Hで有効
Serial.begin(19200);
pos = EEPROM.read(0x3ff) * 16;
if (digitalRead(13) == 0)
eep = true;
else
change();
}

void loop() {
if (Serial.available() > 0 && stopflag) {
inData = Serial.read();
if (!toggle) {
value = inData * 256;
}
else {
value |= inData;
data_hex[pos++] = value;
}
toggle = !toggle;
}

if (eep) {
if (!stopflag) {
eep_disp();
count++;
if (count > scroll_speed) {
count = 0;
scroll++;
if (scroll > pos + margin)
scroll = 0;
}
if (digitalRead(14) == 0) {
pos = 0;
scroll = 0;
toggle = false;
stopflag = true;
pin14 = true;
}
if (digitalRead(13) == 0 && !pin13 && !pin14) {
eep = false;
pin13 = true;
}
if (digitalRead(13) == 1)
pin13 = false;
}
else if (digitalRead(13) == 0 && pos > 0) {
for (int i = 0;i < pos + margin + margin;i++) {
if (i < margin)
EEPROM.put(i * 2, 0);
else if (i >= pos + margin)
EEPROM.put(i * 2, 0);
else
EEPROM.put(i * 2, data_hex[i - margin]);
}
stopflag = false;
if (pos > 0)
EEPROM.write(0x3ff, pos / 16);
}
}
else {
disp();
count++;
if (count > scroll_speed) {
count = 0;
scroll++;
if (scroll > 16 * 9)
scroll = 0;
}
if (digitalRead(13) == 0 && !pin13) {
eep = true;
pin13 = true;
}
if (digitalRead(13) == 1)
pin13 = false;
}
}

void eep_disp(){
for (int i = 0; i < 16; i++) { // アドレス0~15
for (int j = 0; j < sizeof(address); j++)
if ((i & 0x1 << j) != 0) // address[0]~address[3]にビットをセット
digitalWrite(address[j], HIGH);
else
digitalWrite(address[j], LOW);

for (int k = 0;k < 64;k++) {
digitalWrite(9,LOW); // RED 赤データ
if ((EEPROM.read((k + scroll) * 2) + EEPROM.read((k + scroll) * 2 + 1) * 256 & 0x1 << i) != 0) {
digitalWrite(9,HIGH); // RED 赤データ
}
shift_clock(); // クロック
}
write_ale_we(); // 書き込み操作　関数にまとめて有る
}
}

void shift_clock() {
digitalWrite(7,HIGH); // クロック
digitalWrite(7,LOW); // クロック
}

void change() {
short local_hex[16 * 9];

// データをクリア
for (int n = 0;n < 16 * 9;n++) {
local_hex[n] = 0;
}

for (int i = 0;i < 9;i++) {
for (int j = 0;j < 16;j++) {
for (int k = 0;k < 16;k++) {
if ((data_hex[j + i * 16] & 0x8000 >> k) != 0)
local_hex[k + i * 16] |= 0x8000 >> j;
}
}
}

for (int n = 0;n < 16 * 9;n++) {
data_hex[n] = local_hex[n];
}
}

表示の様子

www.youtube.com

シフトするデータ量が増えたのでスクロールが遅くなった。

スクロール速度を早くした様子

www.youtube.com

上手く行きました。

4文字表示も上手く行っています。

ただ、今の方法だとEEPROMモードで余白分の8文字分256バイトが無駄に消費されてしまいます。（1024バイトの内256バイトは大きい）

なので次回は余白をプログラムで表示できる様に改造して行きます。

では、また。

Arduino UNO R3 透明アクリルエンクロージャーケース薄型コンパクト

00000

Amazon

2022-11-11

マイコンArduinoを使って電光掲示板を作る。

マイコン Arduinoを使って電光掲示板を作る。

続き

今回はEEPROMのデータのスクロール表示と表示数を増やしていきます。

書き替えたプログラム

#include <EEPROM.h>
byte address[] = {5, 4, 3, 2}; // アドレスは扱いやすい様に配列で持つ
short data_hex[16 * 31] = {0x0000, 0x0000, 0x0000, 0x0000, 0x0000, 0x0000, 0x0000, 0x0000,
0x0000, 0x0000, 0x0000, 0x0000, 0x0000, 0x0000, 0x0000, 0x0000,
0x0000, 0x0000, 0x0000, 0x0000, 0x0000, 0x0000, 0x0000, 0x0000,
0x0000, 0x0000, 0x0000, 0x0000, 0x0000, 0x0000, 0x0000, 0x0000,
0x0000, 0x3ffc, 0x0180, 0x7ffe, 0x4182, 0x5ffa, 0x1ff8, 0x3ffc,
0x2184, 0x2184, 0x3ffc, 0x2184, 0x3ffe, 0x0183, 0x01fe, 0x0000,
0x0000, 0x2184, 0x318c, 0x1988, 0x0998, 0x0180, 0x7ffe, 0x0640,
0x0640, 0x0640, 0x0440, 0x0c42, 0x1842, 0x3042, 0xe07e, 0x0000,
0x1000, 0x13fe, 0x1306, 0x7ffe, 0x7f06, 0x1306, 0x13fe, 0x1580,
0x3bfe, 0x7612, 0x17f2, 0x1312, 0x131a, 0x11f6, 0x701c, 0x0000,
0x0000, 0x3ffc, 0x0000, 0x0000, 0x0000, 0x7ffe, 0x7ffe, 0x0180,
0x1998, 0x1188, 0x318c, 0x2184, 0x6186, 0xc182, 0x0f80, 0x0000,
0x0000, 0x11fe, 0x1100, 0x1100, 0x7d00, 0x11fe, 0x3906, 0x3966,
0x3524, 0x552c, 0xd138, 0x9118, 0x1338, 0x126e, 0x16c3, 0x0000,
0x0000, 0x0000, 0x0000, 0x0000, 0x0000, 0x0000, 0x0000, 0x0000,
0x0000, 0x0000, 0x0000, 0x0000, 0x0000, 0x0000, 0x0000, 0x0000,
0x0000, 0x0000, 0x0000, 0x0000, 0x0000, 0x0000, 0x0000, 0x0000,
0x0000, 0x0000, 0x0000, 0x0000, 0x0000, 0x0000, 0x0000, 0x0000};
int pos = 0;
short inData = 0;
short value = 0;
boolean toggle = false;
boolean eep = false;
boolean completion = false;
boolean stopflag = false;
boolean pin13 = false;
boolean pin14 = false;
int count = 0;
int scroll = 0;
int scroll_speed = 5;
int margin = 32;

void setup() {
for (int i = 2; i < 13; i++) {
pinMode(i, OUTPUT); // 各ピンの設定　全てアウトプット
}
pinMode(13,INPUT_PULLUP);
pinMode(14,INPUT_PULLUP);

digitalWrite(11,LOW); // SE L 自動でRAM切り替わり
digitalWrite(12,LOW); // A/BB 書き込み用RAM選択
digitalWrite(6,LOW); // GREEN 緑データ
digitalWrite(7,LOW); // CLK クロック
digitalWrite(8,LOW); // WE 書き込み信号 Hで書き込み
digitalWrite(9,LOW); // RED 赤データ
digitalWrite(10,LOW);// ALE アドレスラッチ Hで有効
Serial.begin(19200);
pos = EEPROM.read(0x3ff) * 16;
if (digitalRead(13) == 0)
eep = true;
else
change();
}

void loop() {
if (Serial.available() > 0 && stopflag) {
inData = Serial.read();
if (!toggle) {
value = inData * 256;
}
else {
value |= inData;
data_hex[pos++] = value;
}
toggle = !toggle;
}

if (eep) {
if (!stopflag) {
eep_disp();
count++;
if (count > scroll_speed) {
count = 0;
scroll++;
if (scroll > pos + margin)
scroll = 0;
}
if (digitalRead(14) == 0) {
pos = 0;
scroll = 0;
toggle = false;
stopflag = true;
pin14 = true;
}
if (digitalRead(13) == 0 && !pin13 && !pin14) {
eep = false;
pin13 = true;
}
if (digitalRead(13) == 1)
pin13 = false;
}
else if (digitalRead(13) == 0 && pos > 0) {
for (int i = 0;i < pos + margin + margin;i++) {
if (i < margin)
EEPROM.put(i * 2, 0);
else if (i >= pos + margin)
EEPROM.put(i * 2, 0);
else
EEPROM.put(i * 2, data_hex[i - margin]);
}
stopflag = false;
if (pos > 0)
EEPROM.write(0x3ff, pos / 16);
}
}
else {
disp();
count++;
if (count > scroll_speed) {
count = 0;
scroll++;
if (scroll > 16 * 7)
scroll = 0;
}
if (digitalRead(13) == 0 && !pin13) {
eep = true;
pin13 = true;
}
if (digitalRead(13) == 1)
pin13 = false;
}
}

void eep_disp(){
for (int i = 0; i < 16; i++) { // アドレス0~15
for (int j = 0; j < sizeof(address); j++)
if ((i & 0x1 << j) != 0) // address[0]~address[3]にビットをセット
digitalWrite(address[j], HIGH);
else
digitalWrite(address[j], LOW);

for (int k = 0;k < 32;k++) {
digitalWrite(9,LOW); // RED 赤データ
if ((EEPROM.read((k + scroll) * 2) + EEPROM.read((k + scroll) * 2 + 1) * 256 & 0x1 << i) != 0) {
digitalWrite(9,HIGH); // RED 赤データ
}
shift_clock(); // クロック
}
write_ale_we(); // 書き込み操作　関数にまとめて有る
}
}

void shift_clock() {
digitalWrite(7,HIGH); // クロック
digitalWrite(7,LOW); // クロック
}

void change() {
short local_hex[16 * 9];

// データをクリア
for (int n = 0;n < 16 * 9;n++) {
local_hex[n] = 0;
}

太字が追加部分

EEPROM関連が大幅に変わりました。

以前の書き込みは2文字限定でしたが31文字までになりdata_hex[16 * 31]で領域を確保

digitalRead(13)のボタンで通常モードとEEPROMモードの切り替えが可能

digitalRead(14)のボタンでEEPROMの書き込みモードに切り替わります。

data_hex[16 * 31]と31文字までになっていますがEEPROMの容量が1024バイトで最後の1バイトに文字数を記憶しているからです。

電光掲示板の操作の様子。

www.youtube.com

次回モジュールを連結して4文字表示の電光掲示板に改造していきます。

では、また。

ゼロからよくわかる！Arduinoで電子工作入門ガイド [ 登尾徳誠 ]

価格: 2904 円
楽天で詳細を見る

2022-11-08

マイコンArduinoを使って電光掲示板を作る。

マイコン Arduinoを使って電光掲示板を作る。

続き

文字数を増やしてスクロール表示も出来るように改造していきます。

その前に

注文していたコネクターがやっと来ました。

手前が今回のSLX-5040-71用　奥がSLX-5024でピンアサインは同じ

今回のプログラム

#include <EEPROM.h>
byte address[ ] = {5, 4, 3, 2}; // アドレスは扱いやすい様に配列で持つ
short data_hex[ ] = {0x0000, 0x0000, 0x0000, 0x0000, 0x0000, 0x0000, 0x0000, 0x0000,
0x0000, 0x0000, 0x0000, 0x0000, 0x0000, 0x0000, 0x0000, 0x0000,
0x0000, 0x0000, 0x0000, 0x0000, 0x0000, 0x0000, 0x0000, 0x0000,
0x0000, 0x0000, 0x0000, 0x0000, 0x0000, 0x0000, 0x0000, 0x0000,
0x0000, 0x3ffc, 0x0180, 0x7ffe, 0x4182, 0x5ffa, 0x1ff8, 0x3ffc,
0x2184, 0x2184, 0x3ffc, 0x2184, 0x3ffe, 0x0183, 0x01fe, 0x0000,
0x0000, 0x2184, 0x318c, 0x1988, 0x0998, 0x0180, 0x7ffe, 0x0640,
0x0640, 0x0640, 0x0440, 0x0c42, 0x1842, 0x3042, 0xe07e, 0x0000,
0x1000, 0x13fe, 0x1306, 0x7ffe, 0x7f06, 0x1306, 0x13fe, 0x1580,
0x3bfe, 0x7612, 0x17f2, 0x1312, 0x131a, 0x11f6, 0x701c, 0x0000,
0x0000, 0x3ffc, 0x0000, 0x0000, 0x0000, 0x7ffe, 0x7ffe, 0x0180,
0x1998, 0x1188, 0x318c, 0x2184, 0x6186, 0xc182, 0x0f80, 0x0000,
0x0000, 0x11fe, 0x1100, 0x1100, 0x7d00, 0x11fe, 0x3906, 0x3966,
0x3524, 0x552c, 0xd138, 0x9118, 0x1338, 0x126e, 0x16c3, 0x0000,
0x0000, 0x0000, 0x0000, 0x0000, 0x0000, 0x0000, 0x0000, 0x0000,
0x0000, 0x0000, 0x0000, 0x0000, 0x0000, 0x0000, 0x0000, 0x0000,
0x0000, 0x0000, 0x0000, 0x0000, 0x0000, 0x0000, 0x0000, 0x0000,
0x0000, 0x0000, 0x0000, 0x0000, 0x0000, 0x0000, 0x0000, 0x0000};
int pos = 0;
short inData = 0;
short value = 0;
boolean toggle = false;
boolean eep = false;
boolean completion = false;
int count = 0;
int scroll = 0;
int scroll_speed = 5;

void setup() {
for (int i = 2; i < 13; i++) {
pinMode(i, OUTPUT); // 各ピンの設定　全てアウトプット
}
pinMode(13,INPUT_PULLUP);
pinMode(14,INPUT_PULLUP);

if (digitalRead(13) == 0) {
eep = true;
}

change();
}

void loop() {
if (Serial.available() > 0) {
inData = Serial.read();
if (!toggle) {
value = inData * 256;
}
else {
value |= inData;
data_hex[pos++] = value;
}
toggle = !toggle;
}

if (pos == 32 && !completion) {
for (int i = 0;i < pos;i++) {
EEPROM.put(i * 2, data_hex[i]);
}
completion = true;
}

if (eep)
eep_disp();
else
disp();

count++;
if (count > scroll_speed) {
count = 0;
scroll++;
if (scroll > 16 * 7)
scroll = 0;
}
}

void eep_disp(){
for (int i = 0; i < 16; i++) { // アドレス0~15
for (int j = 0; j < sizeof(address); j++)
if ((i & 0x1 << j) != 0) // address[0]~address[3]にビットをセット
digitalWrite(address[j], HIGH);
else
digitalWrite(address[j], LOW);

for (int k = 0;k < 32;k++) {
digitalWrite(9,LOW); // RED 赤データ
if ((EEPROM.read(k * 2) + EEPROM.read(k * 2 + 1) * 256 & 0x1 << i) != 0) {
digitalWrite(9,HIGH); // RED 赤データ
}
shift_clock(); // クロック
}
write_ale_we(); // 書き込み操作　関数にまとめて有る
}
}

void shift_clock() {
digitalWrite(7,HIGH); // クロック
digitalWrite(7,LOW); // クロック
}

void change() {
short local_hex[16 * 9];

// データをクリア
for (int n = 0;n < 16 * 9;n++) {
local_hex[n] = 0;
}

for (int i = 0;i < 9;i++) {
for (int j = 0;j < 16;j++) {
for (int k = 0;k < 16;k++) {
if ((data_hex[j + i * 16] & 0x8000 >> k) != 0)
local_hex[k + i * 16] |= 0x8000 >> j;
}
}
}

for (int n = 0;n < 16 * 9;n++) {
data_hex[n] = local_hex[n];
}
}
