第4弾

今回から新しいLEDモジュールで進めていきます。



SLX-5040-71 と言う型番のモジュールです。

以前、扱ったSLX-5024とサイズ以外ほぼ同じではないかと思われます。



ドット数 16 × 32

サイズ 40mm × 80mm

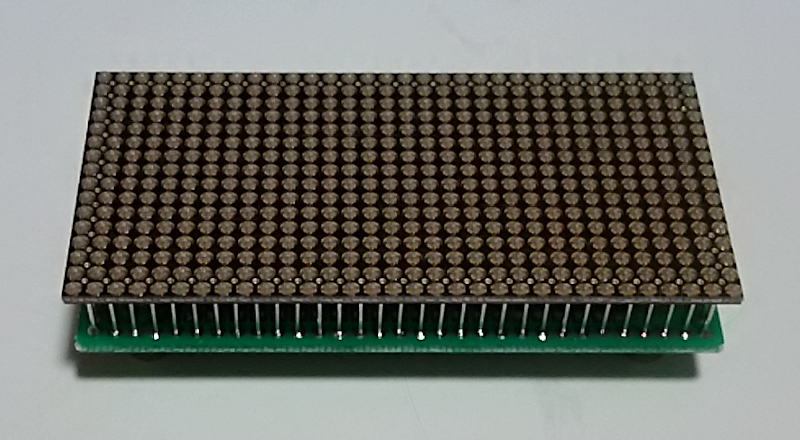

表側

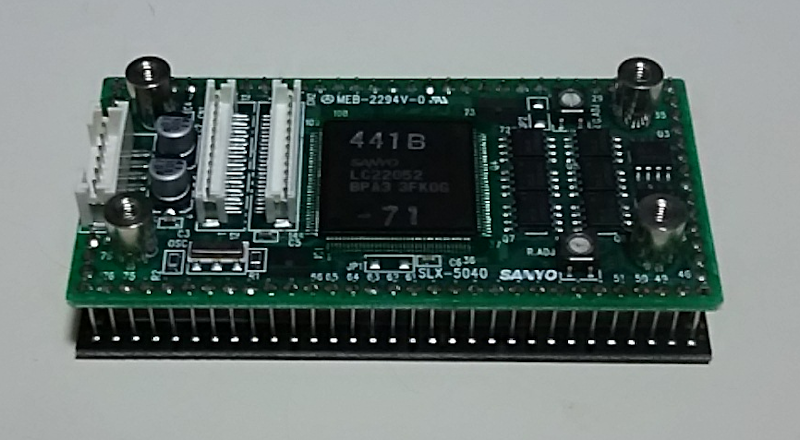

裏側

サイズは小さいがずっしりと重たい

ネクターピンの数も同じで恐らくピイアサインも同じかなぁ



ネクターを流用したい所ですがサイズが二回りほど小さいです。

そのまま使えたら言う事なしだったのに残念



と、言う事で配線類を作って行きます。



その前にコネクターを手に入れなければなりませんが近くの電子パーツ屋さんでは置いて無く(10ピンまでしか置いていないとの事)

型番zh12ピンをネットで調べて注文しました。



届いたらブレッドボード用に配線類を作って何時ものように実験して行きます。



では、また。
